Découpe de tubes et tuyaux > Pipecut
Système de découpe de tubes et tuyaux
Pipe Cut™
Découpe industrielle de tubes et tuyaux
Le Pipe Cut™ de Machitech est un système industriel de découpe de tubes et tuyaux pour tous les types d'industries.
Faites une demande de prix
Recevez une soumission pour la machine dont vous avez besoin
- Construction robuste style pont et rails
- Diamètre des tuyaux: 2.5″ jusqu’à 48″
- Zone de découpe: 21′ ou 42′
- Système de désengagement de la torche
- Contrôleur de hauteur de la torche automatique
- Servomoteurs Bosch Rexroth (Ethercat)
- Système breveté de rails linéaires inversées
- Roulements linéaires Bosch Rexroth
- Préparation de soudure, onglets, selles, trous, fentes, etc.
- Entraînement par un mandrin: précis, sans glissement
- Hauteur et serrage du mandrin automatique
- Mandrin flottant pour tuyaux ovalisés
- Convoyeur d’alimentation motorisé: jusqu’à 60′
- Rouleaux de support pneumatiques
- XPR300 d'Hypertherm (Notre choix)
- XPR170 d'Hypertherm
- HPR400XD d'Hypertherm
- HPR800XD d'Hypertherm
- Contrôleur Edge Connect d'Hypertherm
- Logiciel d'imbrication Rotary Tube Pro 2019
- Boîtier industriel
- Torche 5 axes pour coupes biseautées
- Table pour découpe de plaques
- Capacité de découper des tuyaux de 48″
- Convoyeur d’entrée motorisé
- Convoyeur de sortie motorisé
- Système d'extraction des fumées
- Options de sécurité additionnelles
- Capacité de la table: 2.5″ jusqu’à 30″ de diamètre
- Espace sous le pont: 8.5″
- Vitesse de découpe: 500 pouces/min (procédé)
- Vitesse de traverse: 800 pouces/min
- Répétabilité: 0.001″
- Précision de positionnement: 0.003″
Fought & Company Steel - Portland, Orégon, États-Unis
Voyez pourquoi Fought Steel Fabrication, un des plus larges fabricants de structures d’acier de l’Ouest des États-Unis, a acquis un système de découpe de tuyaux de Machitech pour réaliser un des plus imposants projets dans l’histoire de l’état de l’Orégon.
Visionner sur Youtube
Caractéristiques et spécifications techniques
Fonctionnalités haut de gamme de série
Construction robuste style pont et rails
Diamètre des tuyaux: 2.5″ jusqu’à 48″
Zone de découpe: 21′ ou 42′
Système de désengagement de la torche magnétique
Contrôleur de hauteur de la torche automatique
Servomoteurs Bosch Rexroth (Ethercat)
Système innovateur breveté de rails linéaires inversés
Roulements linéaires Bosch Rexroth sur surfaces usinées
Préparation de soudure, onglets, selles, trous, fentes, goussets, etc.
Entraînement par un mandrin: précis, sans glissement
Hauteur et serrage du mandrin automatique
Mandrin flottant pour tuyaux ovalisés
Convoyeur d’alimentation motorisé: jusqu’à 60′
Rouleaux de support pneumatiques
Pourquoi choisir Machitech?
Liste complète des pièces et schémas électriques
Installation sur site et formation sur mesure incluses
Assistance à distance gratuite à vie
Source de plasma XPR300 d'Hypertherm
Fort de sa qualité de coupe X-Definition™ incomparable sur l’acier doux, l’acier inoxydable et l’aluminium, le XPR300™ améliore la vitesse de coupe et la productivité et diminue les coûts de fonctionnement. Le nouveau système XPR est plus facile à utiliser que jamais grâce à une ingénierie optimisée et à de nouvelles caractéristiques pratiquement sans intervention de l’opérateur. Il assure un rendement optimal et une fiabilité inégalée.
Autres sources de plasma disponibles
Contrôleur Edge Connect d'Hypertherm
EDGE® Connect, la nouvelle commande numérique par ordinateur (CNC) d’Hypertherm offre une fiabilité inégalée, des capacités intégrées puissantes et un niveau élevé de personnalisation. Cette nouvelle plateforme est bâtie sur plus de 50 ans d’expérience et d’engagement à développer, construire et vendre des produits qui améliorent votre opération de découpe.
Boîtier industriel Machitech
Notre boîtier industriel protège le contrôleur contre la poussière et les impacts tout en fournissant des contrôles physiques pour l’opérateur.
Options disponibles sur le Pipe Cut

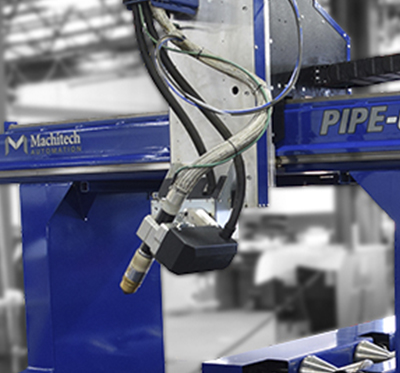

Tête 5 axes pour coupes biseautées
Table pour découpe de plaques
Capacité de découper des tuyaux de 48″
Convoyeur d’entrée motorisé
Convoyeur de sortie motorisé
Système d’extraction des fumées
Systèmes de sécurité (cordons, rideaux lumineux)
Options en vedette
Tête 5 axes pour biseau
Table pour découpe de plaques
Spécifications Techniques
Capacité de la table: 2.5″ jusqu’à 30″ de diamètre
Espace sous le pont: 8.5″
Vitesse de découpe: 500 pouces/min (selon le procédé)
Vitesse de traverse maximale: 800 pouces/min
Repétabilité: 0.001″
Précision du positionnement: 0.003″
97%
de nos clients
recommanderaient Machitech
Support à distance à vie
Support technique 100% québécois

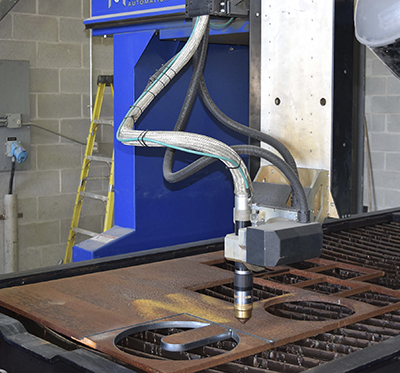

Photos et vidéos
TÉMOIGNAGE
Fought & Company Steel - Portland, Orégon, États-Unis
Voyez pourquoi Fought Steel Fabrication, un des plus larges fabricants de structures d'acier de l'Ouest des États-Unis, a acquis un système de découpe de tuyaux de Machitech pour réaliser un des plus imposants projets dans l'histoire de l'état de l'Orégon.
Téléchargez la fiche de produit
Obtenez de l'information supplémentaire sur le système Pipe Cut™
Faites une demande de prix
Recevez une soumission pour la machine dont vous avez besoin
CES AUTRES SOLUTIONS POURRAIENT VOUS INTÉRESSER

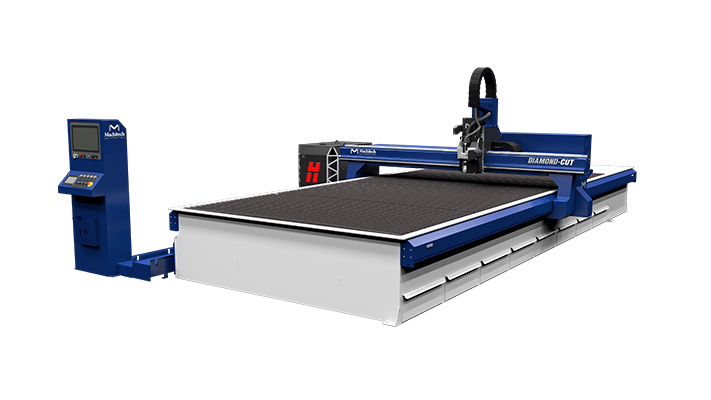

Diamond Cut™
