Tables de découpe au plasma
Platinum Cut™
Volume élevé de découpe de plaques lourdes
La Platinum Cut™ de Machitech est une table de découpe au plasma sur mesure conçue pour des utilisations industrielles telles que les chantiers navals, centres de services d'acier et les fabricants d'acier structurel.
Faites une demande de prix
Recevez une soumission pour la machine dont vous avez besoin
- 10’x20’ jusqu'à 30'x300' (sur mesure disponible)
- Système pont et rails robuste
- Pont en acier de 12”x12”
- Système de désengagement de la torche
- Contrôleur de hauteur de la torche automatique
- Servomoteurs Bosch Rexroth (Ethercat)
- Système breveté de rails linéaires inversées au sol
- Roulements linéaires Bosch Rexroth
- Peut être utilisé avec support matériel existant
- Possibilité de construire son propre support matériel
- Patins surdimensionnés pour un maximum de stabilité
- Crémaillères hélicoïdales Agma10 sur tous les axes
- Réducteurs planétaires hélicoïdaux à faible jeu
- Les câbles et tuyaux sont entièrement protégés
- XPR300 d'Hypertherm (Notre choix)
- XPR170 d'Hypertherm
- HPR400XD d'Hypertherm
- HPR800XD d'Hypertherm
- MaxPro200 d'Hypertherm
- Contrôleur Edge Connect d'Hypertherm
- Logiciel d'imbrication ProNest 2019
- Boîtier industriel
- Support matériel à l'eau ou à aspiration
- Torche 5 axes pour coupes biseautées
- Station de perçage de 20HP
- Stations de découpe au plasma additionnelles
- Jusqu'à 8 torches pour oxycoupage
- Torches à oxycoupage automatique IHT
- Système d'extraction des fumées
- Système de découpe de tubes et tuyaux
- Système de raclage des scories Cut N'Clean
- Contrôle des niveaux électronique (eau)
- Plateaux amovibles pour nettoyage (eau)
- Tables à digitaliser
- Système pour biseau manuel
- Système de positionnement au laser
- Graveur pneumatique ou marqueur à l'encre
- Options de sécurité additionnelles
- Espace sous le pont supplémentaire
- Capacité de la table: 8″
- Espace sous le pont: 12″
- Vitesse de découpe: 500 pouces/min (procédé)
- Vitesse de traverse: 1000 pouces/min
- Répétabilité: 0.001″
- Précision de positionnement: 0.002″
Cryoquip - Murrieta, Californie, États-Unis
Cryoquip, une compagnie de Cryogenic Industries, est le leader mondial dans la fabrication de vaporisateurs cryogéniques et d'équipements de gaz industriels.
Voyez pourquoi ils ont acquis une table au plasma Platinum Cut de Machitech pour leur besoin de découpe de plaques d'acier.
Visionner sur Youtube
Caractéristiques et spécifications techniques
Fonctionnalités haut de gamme de série
Grandeurs disponibles: 10’x20’ jusqu’à 30’x300′ (sur mesure disponible)
Système pont et rails ultra robuste pour haute production
Conception modulaire permet l’expansion dans le futur
Pont en acier de 12”x12” entièrement soudé et usiné
Système de désengagement de la torche magnétique
Contrôleur de hauteur de la torche automatique
Servomoteurs Bosch Rexroth (Ethercat)
Système innovateur breveté de rails linéaires inversées fixés au sol
Roulements linéaires Bosch Rexroth
Peut être utilisé avec un support matériel existant (eau ou air)
Le client peut construire son propre support matériel avec les plans fournis
Patins surdimensionnés pour un maximum de stabilité
Crémaillère hélicoïdale Agma10 sur tous les axes
Réducteurs planétaires hélicoïdaux à faible jeu
Les câbles et les tuyaux sont entièrement protégés
Pourquoi choisir Machitech?
Liste complète des pièces et schémas électriques
Installation sur site et formation sur mesure incluses
Assistance à distance gratuite à vie
Source de plasma XPR300 d'Hypertherm
Fort de sa qualité de coupe X-Definition™ incomparable sur l’acier doux, l’acier inoxydable et l’aluminium, le XPR300™ améliore la vitesse de coupe et la productivité et diminue les coûts de fonctionnement. Le nouveau système XPR est plus facile à utiliser que jamais grâce à une ingénierie optimisée et à de nouvelles caractéristiques pratiquement sans intervention de l’opérateur. Il assure un rendement optimal et une fiabilité inégalée.
Autres sources de plasma disponibles
Contrôleur Edge Connect d'Hypertherm
EDGE® Connect, la nouvelle commande numérique par ordinateur (CNC) d’Hypertherm offre une fiabilité inégalée, des capacités intégrées puissantes et un niveau élevé de personnalisation. Cette nouvelle plateforme est bâtie sur plus de 50 ans d’expérience et d’engagement à développer, construire et vendre des produits qui améliorent votre opération de découpe.
Boîtier industriel Machitech
Notre boîtier industriel protège le contrôleur contre la poussière et les impacts tout en fournissant des contrôles physiques pour l’opérateur.
Options disponibles sur la Platinum Cut
Support matériel à eau ou à aspiration
Tête 5 axes pour coupes biseautées
Station de perçage de 20HP
Station de découpe au plasma additionnelles
Jusqu’à 8 torches pour oxycoupage
Torches à oxycoupage automatique IHT
Système d’extraction des fumées
Système de découpe de tubes et tuyaux
Système de raclage des scories Cut N’Clean
Système de contrôle des niveaux électronique (eau)
Plateaux amovibles pour faciliter le nettoyage (eau)
Tables à digitaliser
Graveur pneumatique ou marqueur à l’encre
Systèmes de sécurité (cordons, rideau lumineux)
Espace sous le pont supplémentaire
Options en vedette

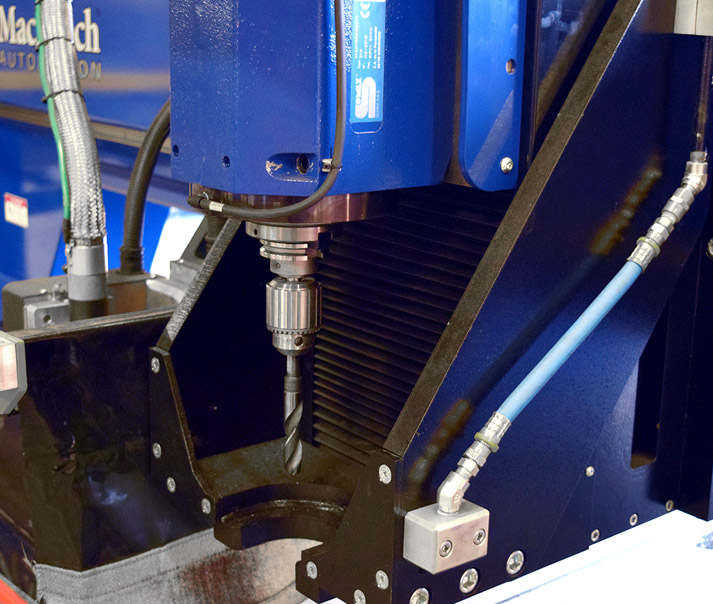

Station de perçage de 20HP

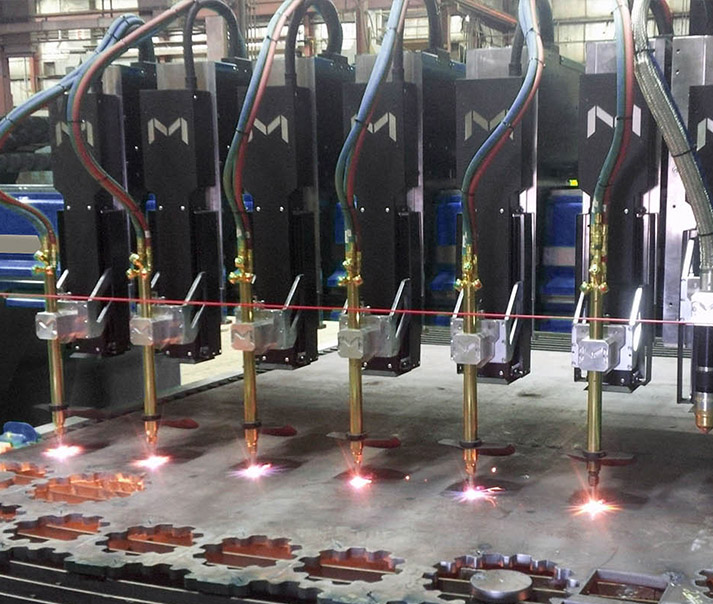

Stations pour oxycoupage multiples
Spécifications Techniques
Capacité de la table: 8″ (sur mesure disponible)
Espace sous le pont: 12″
Vitesse de découpe: 500 pouces/min (selon le procédé)
Vitesse de traverse maximale: 1000 pouces/min
Repétabilité: 0.001″
Précision du positionnement: 0.002″
97%
de nos clients
recommanderaient Machitech
Support à distance à vie
Support technique 100% québécois
