Tables de découpe au plasma
Titanium Cut™
Découpe, perçage et taraudage de plaques lourdes
La Titanium Cut™ de Machitech est un système de traitement de plaques industriel conçu pour les clients les plus demandants tels que les centres de service d'acier, les chantiers navals et les fabricants de charpentes d'acier.
Faites une demande de prix
Recevez une soumission pour la machine dont vous avez besoin
- 10’x20’ jusqu'à 30'x300' (sur mesure disponible)
- Système pont et rails robuste
- Pont double en acier de 12”x12”
- Station de perçage et taraudage de 40HP
- Changeur d'outils automatique à 6 stations
- Système de désengagement de la torche
- Contrôleur de hauteur de la torche automatique
- Servomoteurs Bosch Rexroth (Ethercat)
- Système breveté de rails linéaires inversées au sol
- Roulements linéaires Bosch Rexroth
- Peut être utilisé avec support matériel existant
- Possibilité de construire son propre support matériel
- Patins surdimensionnés pour un maximum de stabilité
- Crémaillères hélicoïdales Agma10 sur tous les axes
- Réducteurs planétaires hélicoïdaux à faible jeu
- Les câbles et tuyaux sont entièrement protégés
- HPR400XD d'Hypertherm (notre choix)
- HPR800XD d'Hypertherm
- XPR300 d'Hypertherm
- XPR170 d'Hypertherm
- Contrôleur Edge Connect d'Hypertherm
- Logiciel d'imbrication ProNest 2019
- Boîtier industriel
- Support matériel à l'eau ou à aspiration
- Torche 5 axes pour coupes biseautées
- Stations de découpe au plasma additionnelles
- Jusqu'à 8 torches pour oxycoupage
- Torches à oxycoupage automatique IHT
- Système d'extraction des fumées
- Système de découpe de tubes et tuyaux
- Système de raclage des scories Cut N'Clean
- Contrôle des niveaux électronique (eau)
- Plateaux amovibles pour nettoyage (eau)
- Tables à digitaliser
- Système pour biseau manuel
- Système de positionnement au laser
- Graveur pneumatique ou marqueur à l'encre
- Options de sécurité additionnelles
- Espace sous le pont supplémentaire
- Capacité de la table: 8″
- Espace sous le pont: 12″
- Vitesse de découpe: 500 pouces/min (procédé)
- Vitesse de traverse: 1000 pouces/min
- Diamètre de perçage: 3"
- Diamètre de taraudage: 1.5"
- Répétabilité: 0.001″
- Précision de positionnement: 0.002″
Caractéristiques et spécifications techniques
Fonctionnalités haut de gamme de série
Grandeurs disponibles: 10’x20’ jusqu’à 30’x300′ (sur mesure disponible)
Système pont et rails ultra robuste pour haute production
Conception modulaire permet l’expansion dans le futur
Pont en acier double de 12”x12” entièrement soudé et usiné
Station de perçage et taraudage SUHNER de 40HP
Changeur d’outils automatique à 6 stations
Système de désengagement de la torche magnétique
Contrôleur de hauteur de la torche automatique
Servomoteurs Bosch Rexroth (Ethercat)
Système innovateur breveté de rails linéaires inversées fixés au sol
Roulements linéaires Bosch Rexroth
Peut être utilisé avec un support matériel existant (eau ou air)
Le client peut construire son propre support matériel avec les plans fournis
Patins surdimensionnés pour un maximum de stabilité
Crémaillère hélicoïdale Agma10 sur tous les axes
Réducteurs planétaires hélicoïdaux à faible jeu
Les câbles et les tuyaux sont entièrement protégés
Pourquoi choisir Machitech?
Liste complète des pièces et schémas électriques
Installation sur site et formation sur mesure incluses
Assistance à distance gratuite à vie
Source de plasma HPR400XD d'Hypertherm
e système plasma polyvalent HPR400XD HyPerformance® a été conçu et construit pour un rendement et une productivité maximum pour les opérations de coupe x-y, de chanfreinage et robotiques. Le système polyvalent 400 A associe des vitesses de coupe rapides, un cycle de traitement rapide, des changements rapides et une grande fiabilité et apporte une qualité de coupe HyPerformance incomparable de coupe de l’acier doux, plus la capacité de traiter l’aluminium et une qualité de coupe inégalée de l’acier inoxydable.
Autres sources de plasma disponibles
Contrôleur Edge Connect d'Hypertherm
EDGE® Connect, la nouvelle commande numérique par ordinateur (CNC) d’Hypertherm offre une fiabilité inégalée, des capacités intégrées puissantes et un niveau élevé de personnalisation. Cette nouvelle plateforme est bâtie sur plus de 50 ans d’expérience et d’engagement à développer, construire et vendre des produits qui améliorent votre opération de découpe.

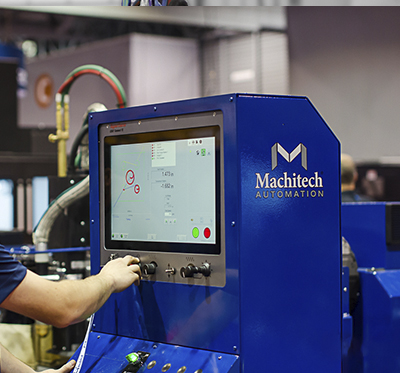

Boîtier industriel Machitech
Notre boîtier industriel protège le contrôleur contre la poussière et les impacts tout en fournissant des contrôles physiques pour l’opérateur.
Options disponibles sur la Titanium Cut
Support matériel à eau ou à aspiration
Tête 5 axes pour coupes biseautées
Station de découpe au plasma additionnelles
Jusqu’à 8 torches pour oxycoupage
Torches à oxycoupage automatique IHT
Système d’extraction des fumées

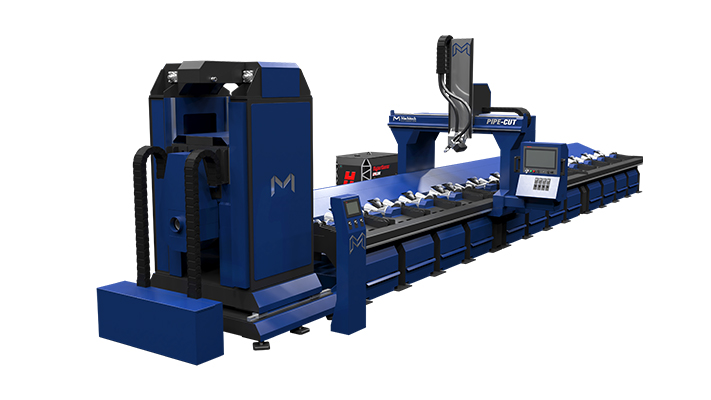

Système de découpe de tubes et tuyaux
Système de raclage des scories Cut N’Clean
Système de contrôle des niveaux électronique (eau)
Plateaux amovibles pour faciliter le nettoyage (eau)
Tables à digitaliser
Graveur pneumatique ou marqueur à l’encre
Systèmes de sécurité (cordons, rideau lumineux)
Espace sous le pont supplémentaire
Options en vedette

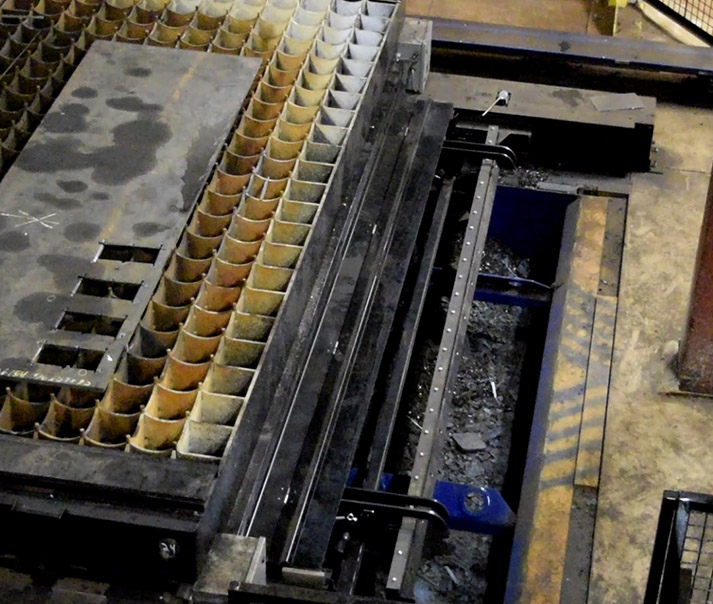

Système de raclage Cut N’Clean
Dépoussiéreurs Camfil
Spécifications Techniques
Capacité de la table: 8″ (sur mesure disponible)
Espace sous le pont: 12″
Vitesse de découpe: 500 pouces/min (selon le procédé)
Vitesse de traverse maximale: 1000 pouces/min
Diamètre de perçage: 3″
Diamètre de taraudage: 1.5″
Repétabilité: 0.001″
Précision du positionnement: 0.002″
