Tables de découpe au plasma
Diamond Cut™
Système monocoque compact
La Diamond Cut™ de Machitech est une table de découpe au plasma compacte conçue pour des applications industrielles précises et de haut volume. Sa construction monocoque ainsi que le système de rails linéaires inversées lui procure une précision et une qualité de coupe exceptionnelles.
Faites une demande de prix
Recevez une soumission pour la machine dont vous avez besoin
- 5’x10’ jusqu'à 12'x45' (sur mesure disponible)
- Système monocoque compact
- Pont en acier de 6”x8”
- Système de désengagement de la torche
- Contrôleur de hauteur de la torche automatique
- Servomoteurs Bosch Rexroth (Ethercat)
- Système breveté de rails linéaires inversées
- Roulements linéaires Bosch Rexroth
- Supports matériels robustes (eau ou à aspiration)
- Patins surdimensionnés pour un maximum de stabilité
- Crémaillères hélicoïdales Agma10 sur tous les axes
- Réducteurs planétaires hélicoïdaux à faible jeu
- Les câbles et tuyaux sont entièrement protégés
- XPR300 d'Hypertherm (Notre choix)
- XPR170 d'Hypertherm
- HPR400XD d'Hypertherm
- MaxPro200 d'Hypertherm
- Powermax125 d'Hypertherm
- Contrôleur Edge Connect d'Hypertherm
- Logiciel d'imbrication ProNest 2019
- Boîtier industriel
- Torche 5 axes pour coupes biseautées
- Torche à oxycoupage
- Système d'extraction des fumées
- Système de découpe de tubes et tuyaux
- Système de perçage de 7.5HP
- Contrôle des niveaux électronique (eau)
- Plateaux amovibles pour nettoyage (eau)
- Tables à digitaliser
- Système pour biseau manuel
- Torches à oxycoupage automatique IHT
- Système de positionnement au laser
- Graveur pneumatique ou marqueur à l'encre
- Options de sécurité additionnelles
- Espace sous le pont supplémentaire (jusqu'à 12")
- Capacité de la table: 4″
- Espace sous le pont: 8.5″
- Vitesse de découpe: 500 pouces/min (procédé)
- Vitesse de traverse: 1800 pouces/min (480V)
- Répétabilité: 0.001″
- Précision de positionnement: 0.002″
Savannah Global - Pembroke, Georgie, États-Unis
Les équipements Savannah® de Savannah Global Solutions sont conçus pour l'industrie forestière ainsi qu'une grande variété d'applications agricoles exigeantes.
«Nous sommes très satisfaits de notre machine Machitech. Nous avons décidé de choisir Machitech pour leur capacité à faire des coupes en biseau pour nos pièces spécifiques. Couper des trous fraisés qu'on faisait machiner dans le passé nous donne des résultats parfaits. L'engagement de Machitech pour la formation de nos opérateurs a été au-delà de nos espérances. Je recommende les produits Machitech aux compagnies qui recherchent une machine de découpe au plasma haute définition.»
Caractéristiques et spécifications techniques
Fonctionnalités haut de gamme de série
Grandeurs disponibles: 5’x10’ jusqu’à 12’x45′ (sur mesure disponible)
Système monocoque compact
Construction robuste pour haut volume de production
Pont en acier de 6”x8” entièrement soudé et usiné
Système de désengagement de la torche magnétique
Contrôleur de hauteur de la torche automatique
Servomoteurs Bosch Rexroth (Ethercat)
Système innovateur breveté de rails linéaires inversés
Roulements linéaires Bosch Rexroth
Support matériel entièrement soudé et usiné (eau ou à aspiration)
Patins surdimensionnée pour un maximum de stabilité
Crémaillère hélicoïdale Agma10 sur tous les axes
Réducteurs planétaires hélicoïdaux à faible jeu
Les câbles et les tuyaux sont entièrement protégés
Pourquoi choisir Machitech?
Liste complète des pièces et schémas électriques
Installation sur site et formation sur mesure incluses
Assistance à distance gratuite à vie
Source de plasma XPR300 d'Hypertherm
Fort de sa qualité de coupe X-Definition™ incomparable sur l’acier doux, l’acier inoxydable et l’aluminium, le XPR300™ améliore la vitesse de coupe et la productivité et diminue les coûts de fonctionnement. Le nouveau système XPR est plus facile à utiliser que jamais grâce à une ingénierie optimisée et à de nouvelles caractéristiques pratiquement sans intervention de l’opérateur. Il assure un rendement optimal et une fiabilité inégalée.
Autres sources de plasma disponibles
Contrôleur Edge Connect d'Hypertherm
EDGE® Connect, la nouvelle commande numérique par ordinateur (CNC) d’Hypertherm offre une fiabilité inégalée, des capacités intégrées puissantes et un niveau élevé de personnalisation. Cette nouvelle plateforme est bâtie sur plus de 50 ans d’expérience et d’engagement à développer, construire et vendre des produits qui améliorent votre opération de découpe.
Boîtier industriel Machitech
Notre boîtier industriel protège le contrôleur contre la poussière et les impacts tout en fournissant des contrôles physiques pour l’opérateur.
Options disponibles sur la Diamond Cut
Tête 5 axes pour coupes biseautées
Torche pour oxycoupage sur système magnétique
Système d’extraction des fumées
Système de découpe de tubes et tuyaux
Station de perçage de 7.5HP
Système de contrôle des niveaux électronique (eau)
Plateaux amovibles pour faciliter le nettoyage (eau)
Tables à digitaliser
Système de biseau manuel
Torches à oxycoupage automatique IHT
Système de positionnement au laser
Graveur pneumatique ou marqueur à l’encre
Systèmes de sécurité (cordons, rideau lumineux)
Espace sous le pont supplémentaire (jusqu’à 12″)
Options en vedette

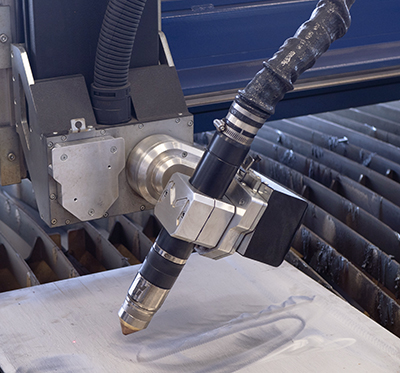

Tête 5 axes pour biseau

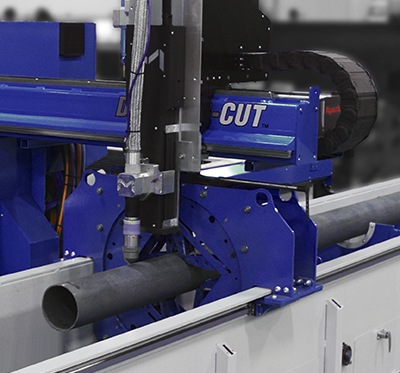

Découpe de tubes et tuyaux
Spécifications Techniques
Capacité de la table: 4″
Espace sous le pont: 8.5″
Vitesse de découpe: 500 pouces/min (selon le procédé)
Vitesse de traverse maximale: 1800 pouces/min (480V)
Repétabilité: 0.001″
Précision du positionnement: 0.002″
97%
de nos clients
recommanderaient Machitech
Support à distance à vie
Support technique 100% québécois
Photos et vidéos
TÉMOIGNAGES
Savannah Global - Pembroke, États-Unis
Les équipements Savannah® de Savannah Global Solutions sont conçus pour l’industrie forestière ainsi qu’une grande variété d’applications agricoles exigeantes.
«Nous sommes très satisfaits de notre machine Machitech. Nous avons décidé de choisir Machitech pour leur capacité à faire des coupes en biseau pour nos pièces spécifiques. Couper des trous fraisés qu’on faisait machiner dans le passé nous donne des résultats parfaits. L’engagement de Machitech pour la formation de nos opérateurs a été au-delà de nos espérances. Je recommende les produits Machitech aux compagnies qui recherchent une machine de découpe au plasma haute définition.»
Faites une demande de prix
Recevez une soumission pour la machine dont vous avez besoin
Téléchargez la fiche de produit
Obtenez de l'information supplémentaire sur le système Diamond Cut™
